009 - SYSTÈME D'ALIMENTATION EN CARBURANT

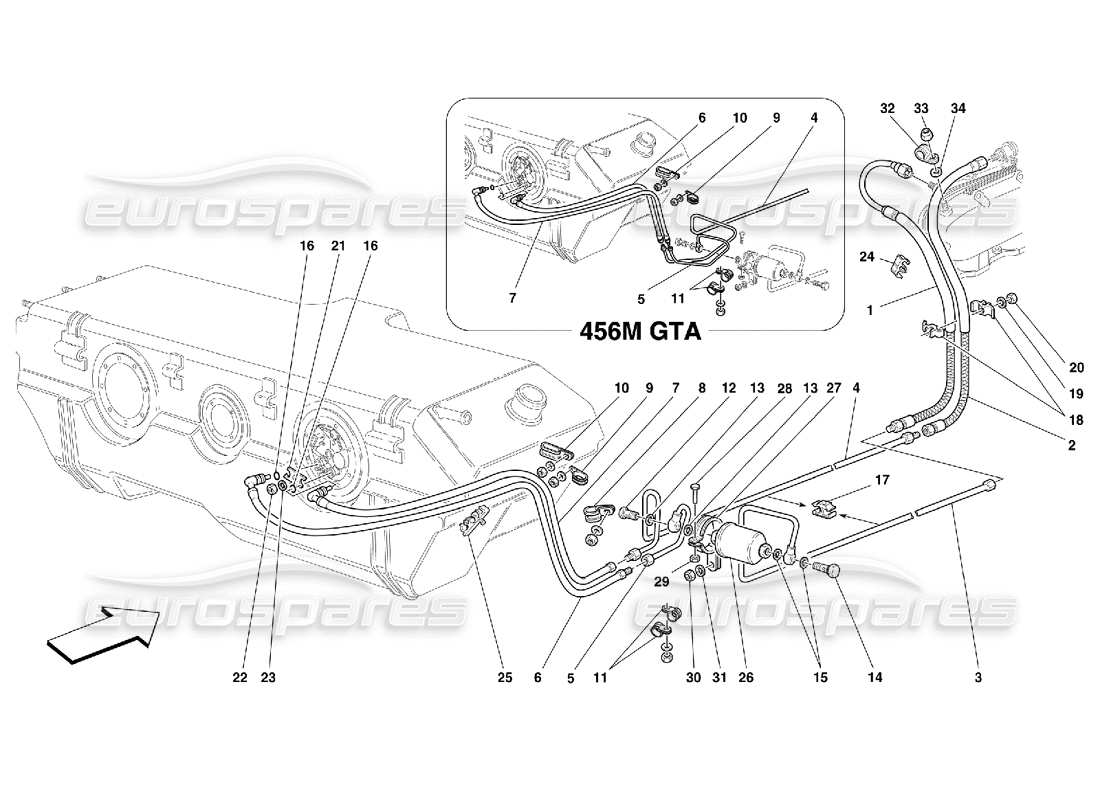

Ferrari 456 M GT/M GTA Fuel Supply System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
175626
TUYAU DE LIVRAISON GAUCHE
- Pas pour GD - Pas comme pièce de rechange maintenant - Remplacé par 179011
Remplacement
Remplacement
#
001
MPN:
177777
TUYAU DE REPARTITION DROIT
- Pas pour GD - Pas comme pièce de rechange maintenant - Remplacé par 178520
Remplacement
Remplacement
#
001
MPN:
178520
TUYAU DE REPARTITION DROIT
- Pas pour GD
depuis
£105,16
depuis
£105,16
Cette pièce remplace le numéro de pièce 177777
- et 1 plus. Cliquez pour voir les détails
#
001
MPN:
178955
TUYAU DE REPARTITION DROIT
- Valable pour GD
depuis
£111,68
depuis
£111,68
#
001
MPN:
178956
TUYAU DE LIVRAISON GAUCHE
- Valable pour GD
depuis
£108,29
depuis
£108,29
#
001
MPN:
179011
TUYAU DE LIVRAISON GAUCHE
- Pas pour GD
depuis
£196,89
depuis
£196,89
Cette pièce remplace le numéro de pièce 175626
#
002
MPN:
176404
TUYAU DE RETOUR DROIT
- Pas pour GD, USA MY 2000 et CDN MY 2000 - Pas comme pièce de rechange maintenant - Remplacé par 179263
Remplacement
Remplacement
#
002
MPN:
176405
TUYAU DE RETOUR GAUCHE
- Pas pour GD, USA MY 2000 et CDN MY 2000 - Pas comme pièce de rechange maintenant - Remplacé par 179264
Remplacement
Remplacement
#
002
MPN:
179263
TUYAU DE RETOUR DROIT
- Pas pour GD, USA MY 2000 et CDN MY 2000
depuis
£196,89
depuis
£196,89
Cette pièce remplace le numéro de pièce 176404
#
002
MPN:
179263
TUYAU DE RETOUR GAUCHE
- Valable pour GD
depuis
£196,89
depuis
£196,89
Cette pièce remplace le numéro de pièce 176404
#
002
MPN:
179264
TUYAU DE RETOUR GAUCHE
- Pas pour GD, USA MY 2000 et CDN MY 2000
depuis
£109,97
depuis
£109,97
Cette pièce remplace le numéro de pièce 176405
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
179265
TUYAU DE RETOUR DROIT
- Valable pour GD
depuis
£204,57
depuis
£204,57
#
002
MPN:
182161
TUYAU DE RETOUR
- Valable pour USA MY 2000 et CDN MY 2000
depuis
£208,29
depuis
£208,29
#
003
MPN:
150017
TUYAU RIGIDE DE LIVRAISON GAUCHE
depuis
£82,68
depuis
£82,68
#
003
MPN:
155253
TUYAU RIGIDE DE LIVRAISON RH
depuis
£144,42
depuis
£144,42
#
004
MPN:
156362
TUYAU RIGIDE DE RETOUR DROIT
- Pas pour 456M GTA
depuis
£105,98
depuis
£105,98
#
004
MPN:
157585
TUYAU RIGIDE DE RETOUR GAUCHE
- Pas pour 456M GTA
depuis
£134,65
depuis
£134,65
#
004
MPN:
169627
TUYAU RIGIDE DE RETOUR GAUCHE
- Valable pour 456M GTA
depuis
£104,12
depuis
£104,12
#
004
MPN:
169633
TUYAU RIGIDE DE RETOUR DROIT
- Valable pour 456M GTA
depuis
£150,55
depuis
£150,55
#
005
MPN:
156364
TUYAU DE LIVRAISON RIGIDE ARRIÈRE GAUCHE
- Pas pour 456M GTA
depuis
£48,64
depuis
£48,64
#
005
MPN:
157584
TUYAU RIGIDE DE LIVRAISON ARRIÈRE DROIT
- Pas pour 456M GTA
depuis
£99,50
depuis
£99,50
#
005
MPN:
169626
TUYAU DE LIVRAISON RIGIDE ARRIÈRE GAUCHE
- Valable pour 456M GTA
depuis
£54,87
depuis
£54,87
#
005
MPN:
169634
TUYAU RIGIDE DE LIVRAISON ARRIÈRE DROIT
- Valable pour 456M GTA
depuis
£72,99
depuis
£72,99
#
006
MPN:
174815
TUYAU DE REFROIDISSEMENT ARRIÈRE DROIT
- Pas pour 456M GTA
depuis
£72,99
depuis
£72,99
#
006
MPN:
174816
TUYAU DE REFROIDISSEMENT ARRIÈRE GAUCHE
- Pas pour 456M GTA
depuis
£67,43
depuis
£67,43
#
006
MPN:
175150
TUYAU DE REFROIDISSEMENT ARRIÈRE DROIT
- Valable pour 456M GTA
depuis
£70,13
depuis
£70,13
#
006
MPN:
175151
TUYAU DE REFROIDISSEMENT ARRIÈRE GAUCHE
- Valable pour 456M GTA
depuis
£67,43
depuis
£67,43
#
007
MPN:
174813
TUYAU DE RETOUR ARRIÈRE DROIT
- Pas pour 456M GTA
depuis
£67,43
depuis
£67,43
#
007
MPN:
174814
TUYAU DE RETOUR ARRIÈRE GAUCHE
- Pas pour 456M GTA
depuis
£72,99
depuis
£72,99
#
007
MPN:
175152
TUYAU DE RETOUR ARRIÈRE DROIT
- Valable pour 456M GTA
depuis
£67,43
depuis
£67,43
#
007
MPN:
175153
TUYAU DE RETOUR ARRIÈRE GAUCHE
- Valable pour 456M GTA
depuis
£70,13
depuis
£70,13
#
008
MPN:
10441790
support
- Pas pour 456M GTA
depuis
£0,47
depuis
£0,47
#
009
MPN:
10441790
SUPPORT - CÔTÉ GAUCHE
depuis
£0,47
depuis
£0,47
#
009
MPN:
139512
SUPPORT - CÔTÉ DROIT
depuis
£1,20
depuis
£1,20
#
010
MPN:
10441790
SUPPORT - CÔTÉ GAUCHE
depuis
£0,47
depuis
£0,47
#
010
MPN:
61712500
SUPPORT - CÔTÉ DROIT
depuis
£0,88
depuis
£0,88
#
011
MPN:
10441190
support
depuis
£0,47
depuis
£0,47
#
012
MPN:
178719
SYNDICAT
depuis
£3,12
depuis
£3,12
#
013
MPN:
10280060
joint
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 100501
- et 3 plus. Cliquez pour voir les détails
#
014
MPN:
111644
BOULON BANJO
depuis
£6,38
depuis
£6,38
#
015
MPN:
11270160
joint
depuis
£0,89
depuis
£0,89
#
016
MPN:
127816
OU JOINT
depuis
£1,41
depuis
£1,41
#
017
MPN:
141699
AGRAFE
depuis
£0,74
depuis
£0,74
#
018
MPN:
62658800
AGRAFE
depuis
£7,86
depuis
£7,86
#
019
MPN:
14499324
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
#
020
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12574211
- et 4 plus. Cliquez pour voir les détails
#
021
MPN:
129316
PLAQUE
depuis
£3,02
depuis
£3,02
#
022
MPN:
14084211
NOIX
depuis
£0,71
depuis
£0,71
#
023
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
024
MPN:
140727
AGRAFE
depuis
£0,47
depuis
£0,47
#
025
MPN:
176109
AGRAFE
depuis
£0,74
depuis
£0,74
#
026
MPN:
152212

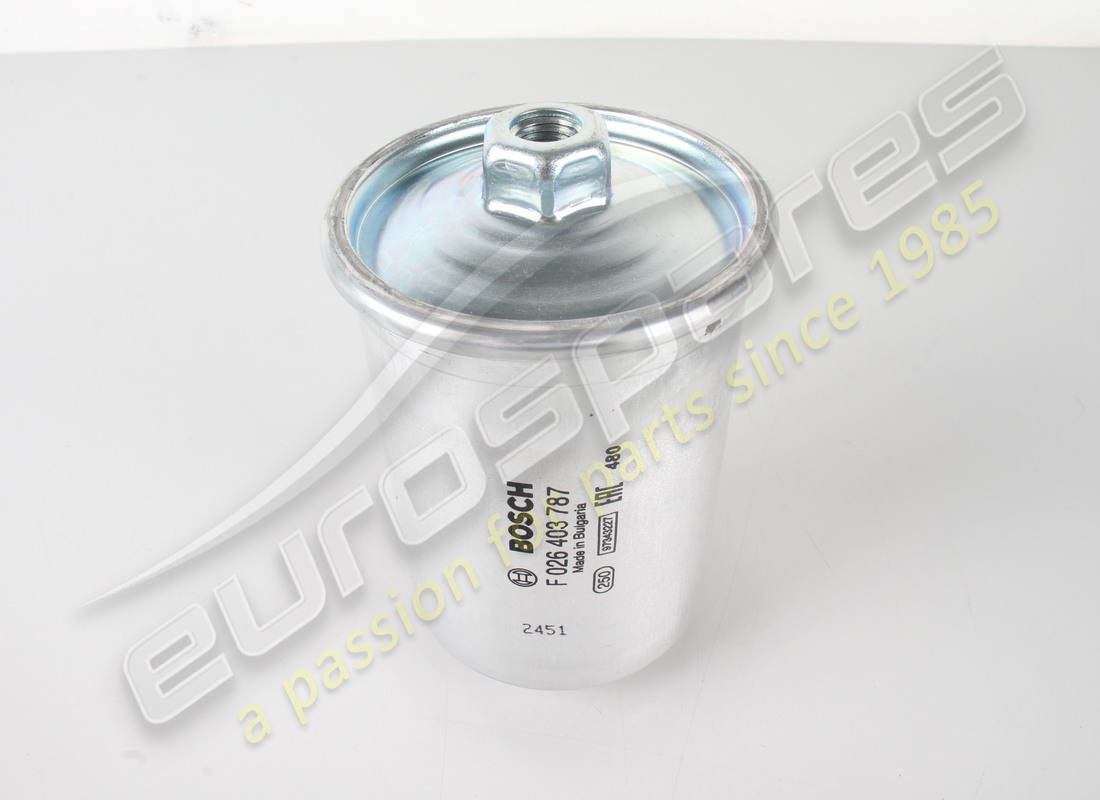

FILTRE À CARBURANT
depuis
£15,70
depuis
£15,70
#
026
MPN:
152212
FILTRE À CARBURANT
depuis
£15,70
depuis
£15,70
#
027
MPN:
152885
support
depuis
£4,38
depuis
£4,38
#
028
MPN:
10902324
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
029
MPN:
102741
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12575411
- et 1 plus. Cliquez pour voir les détails
#
030
MPN:
101139
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16104425
#
031
MPN:
12646724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601571
- et 3 plus. Cliquez pour voir les détails
#
032
MPN:
10441790
support
depuis
£0,47
depuis
£0,47
#
033
MPN:
102741
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12575411
- et 1 plus. Cliquez pour voir les détails
#
034
MPN:
14499324
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
